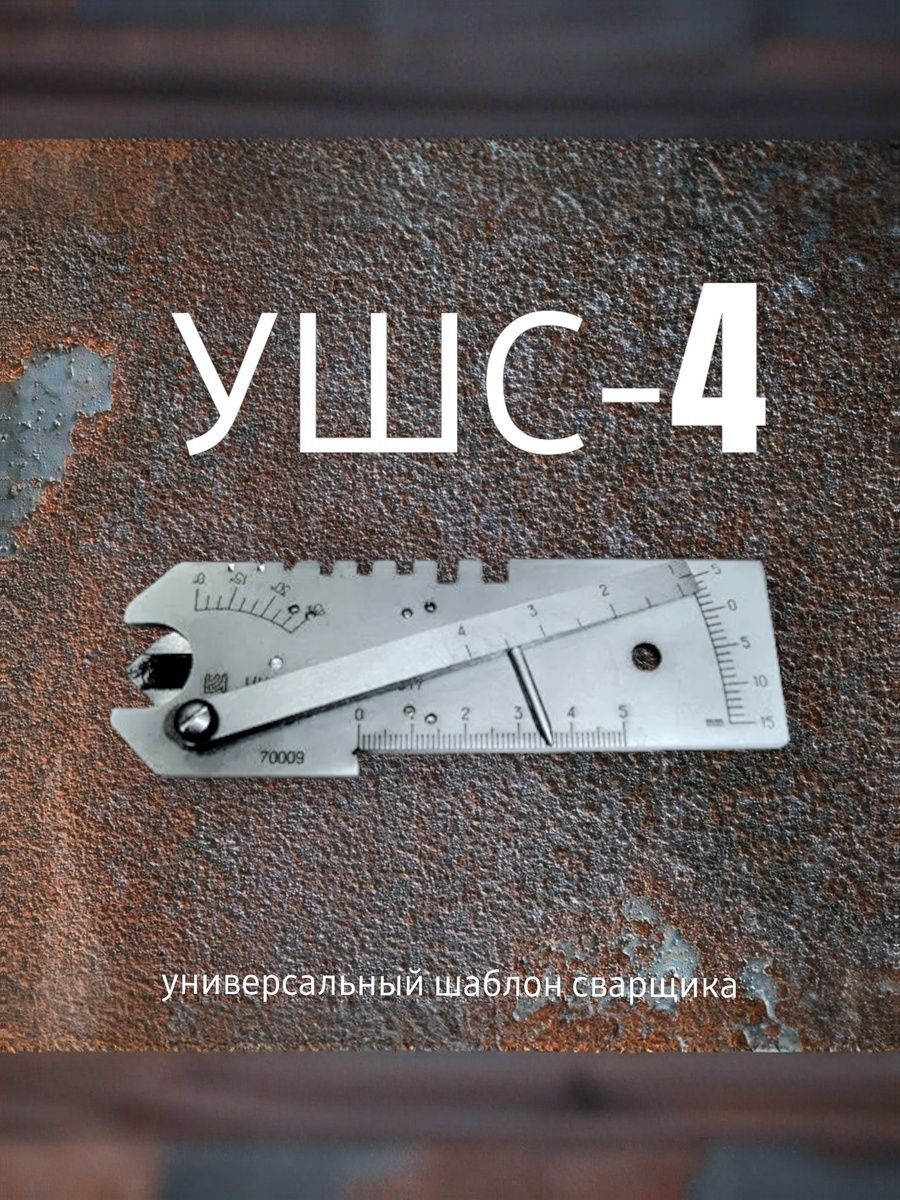

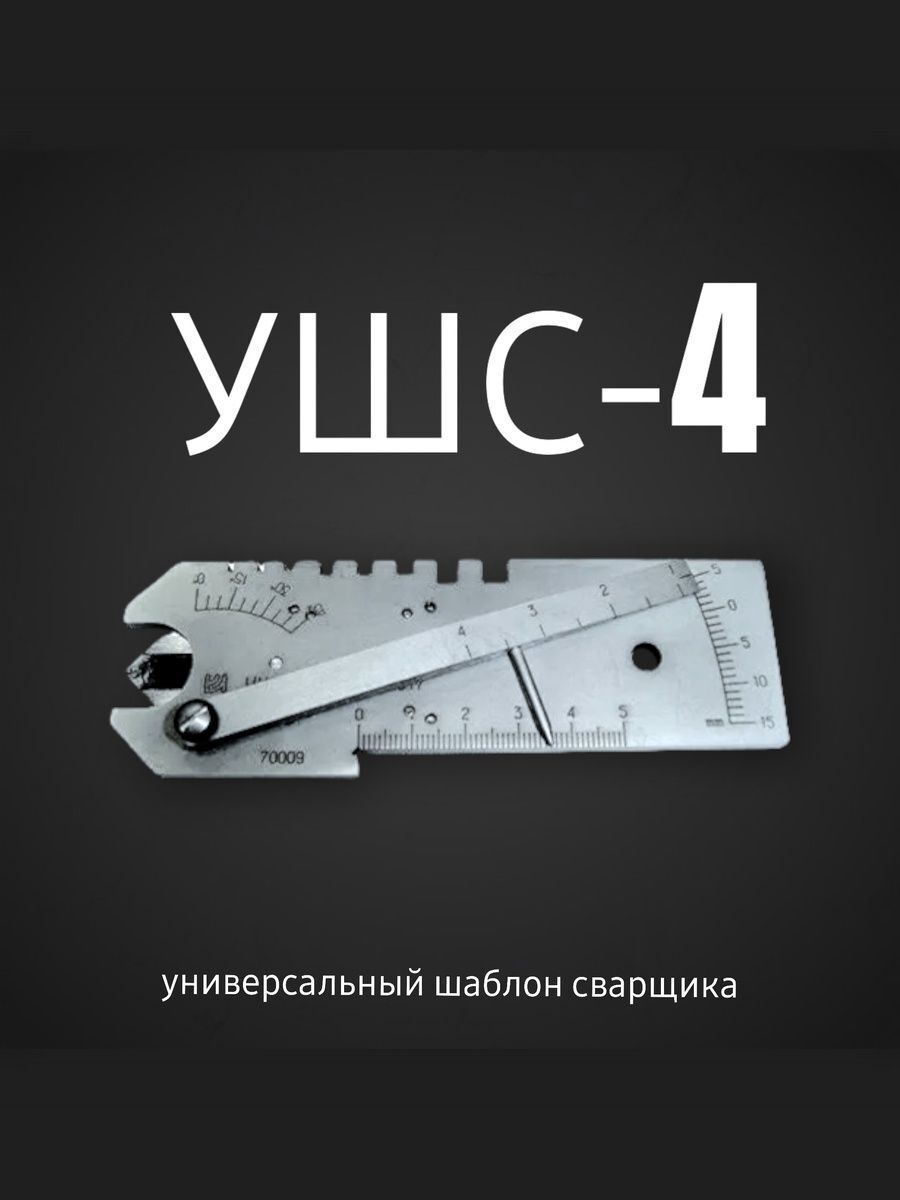

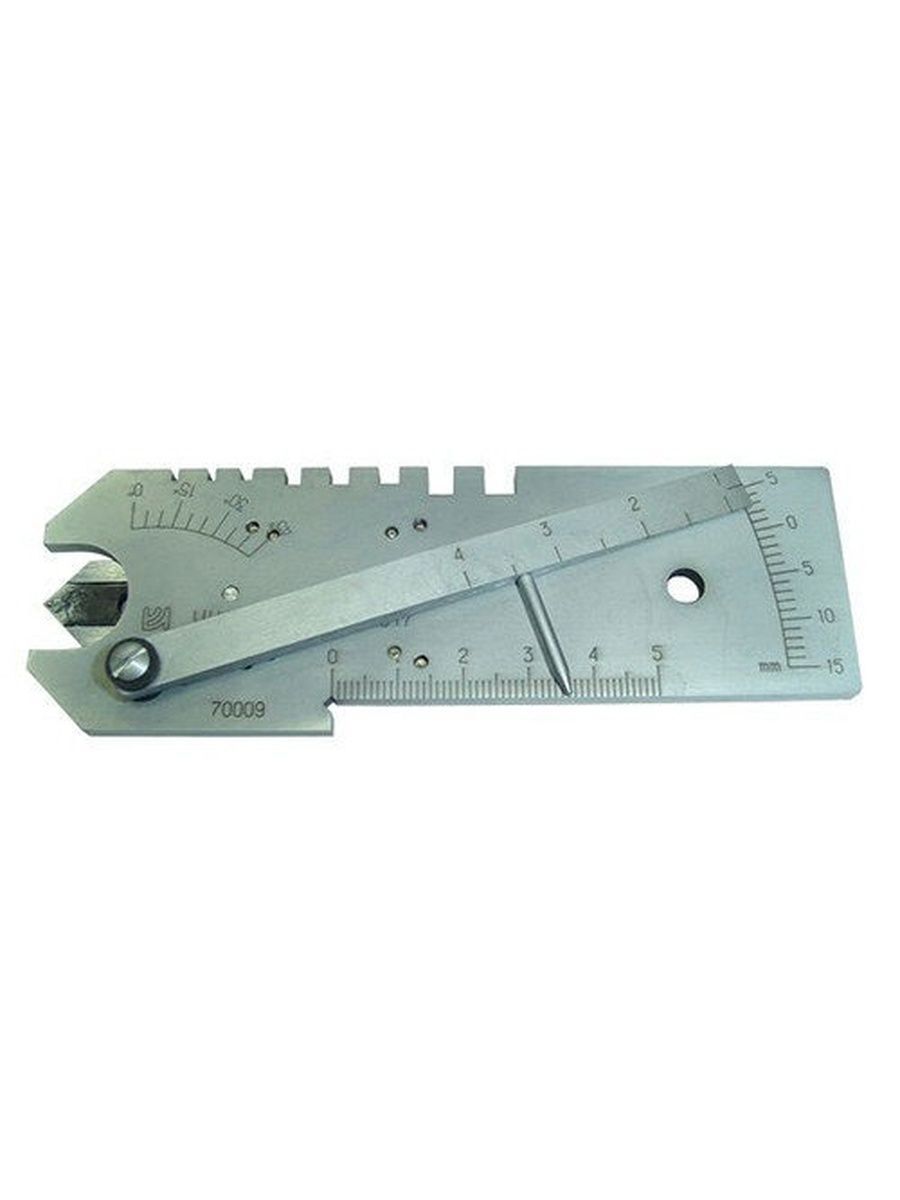

Универсальный Шаблон Сварщика УШС-4

Шаблон сварщика УШС-4 – незаменимый измерительный инструмент для предприятий при осуществлении сварочных работ. Применяется для измерений и контроля элементов разделки под сварной стык, углов скоса кромок сварного шва, выпуклости корня шва, величины зазоров, высоты валика усиления, электродов диаметром от 1,0 до 5.0 мм и прочих параметров.

УШС-4 выполнен из высококачественной стали, разметка и маркировка читается без затруднений. Работать с инструментом комфортно и удобно. Для осуществления качественного сварочного процесса необходимо пользоваться только высококачественными инструментами. УШС-4 отвечает всем требованиям и стандартам.

Технические характеристики:

Диапазон контроля глубины раковин, мм : 0 - 15

Диапазон измерений высоты шва, мм : 0 - 5

Диапазон измерений ширины шва, мм : 0 - 50

Диапазон измерений ширины зазора, мм : 0 - 4

Диапазон измерения углов скоса деталей, ° : 0 - 45

Диаметры контролируемых электродов/проволоки : 1; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0

Диапазон измерений высоты катета углового шва, мм : 0 - 10

Диапазон измерения выпуклости шва углового, мм : 0 - 10
