Описание
Универсальный шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования".
Контроль проводится ступенчатым методом определения до минимального зазора.

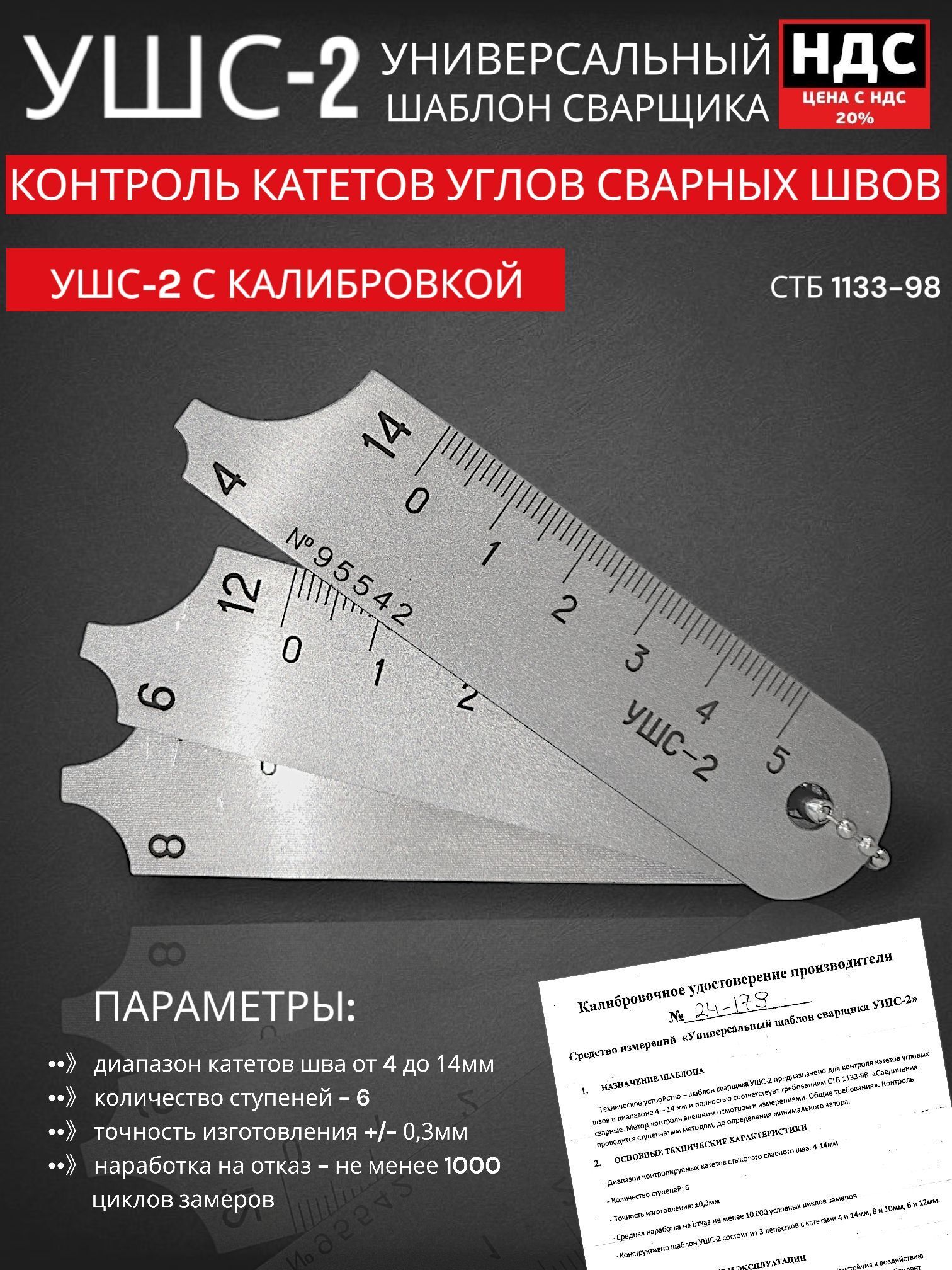

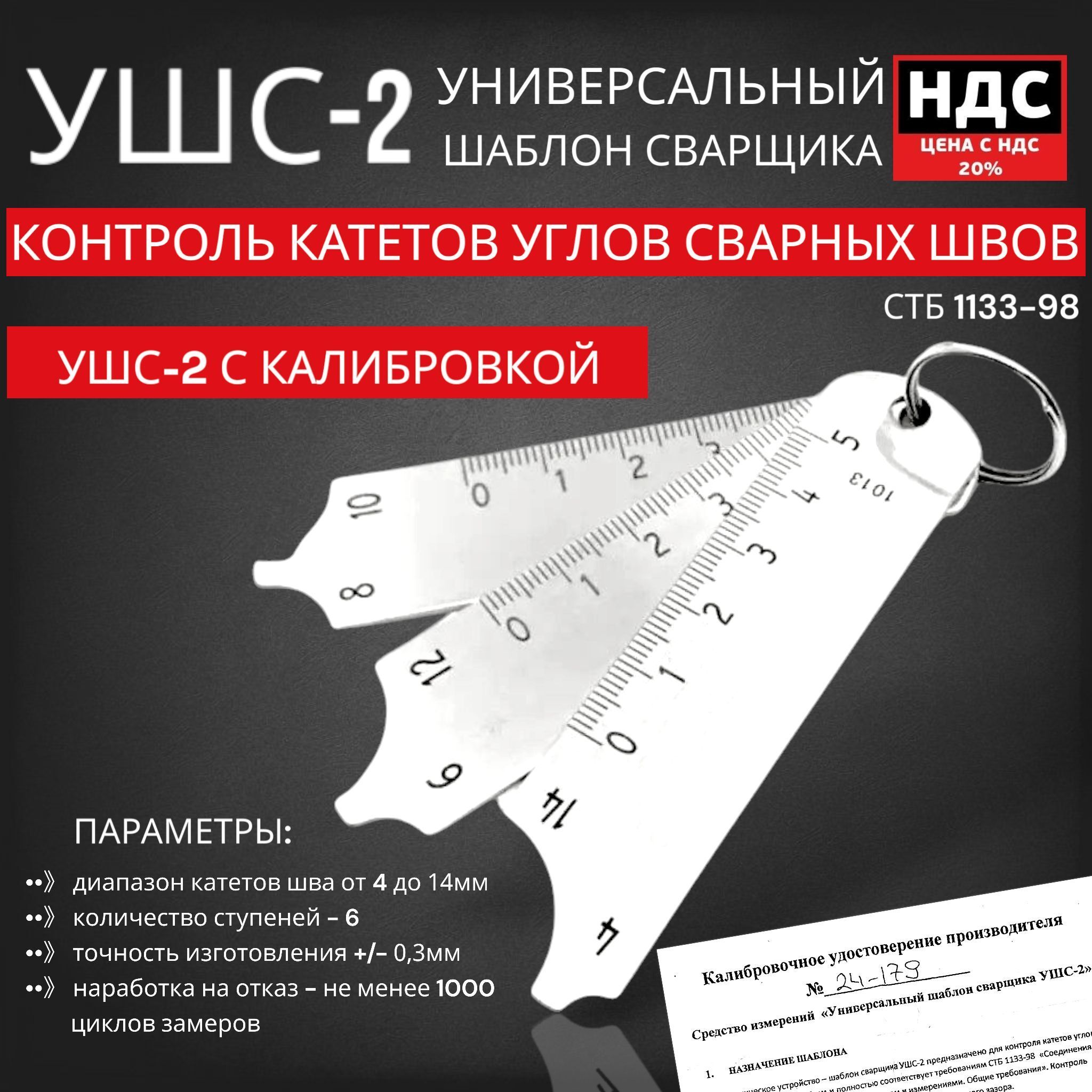

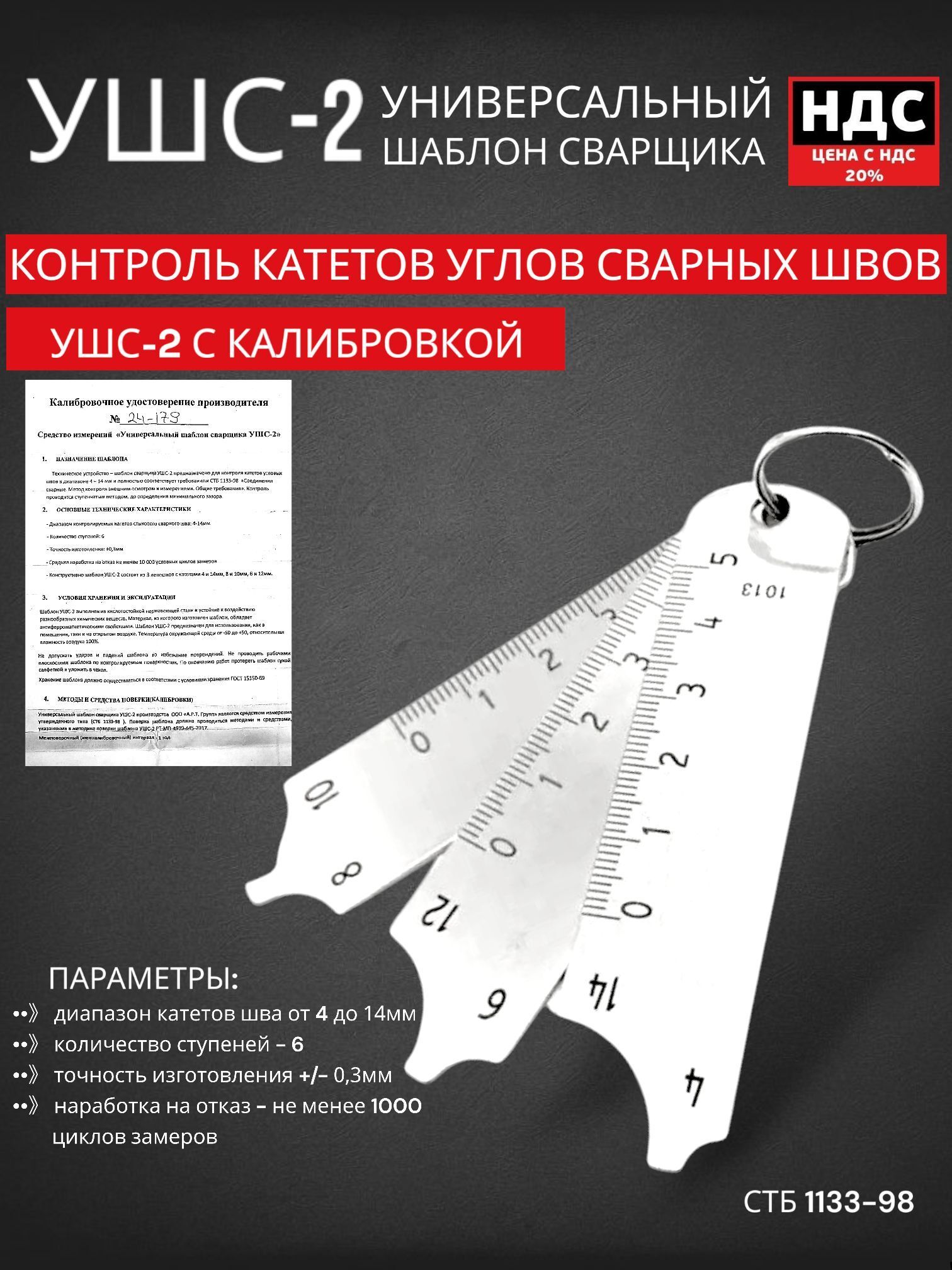

Шаблон сварщика УШС-2 состоит из 3-х лепестков и 1 соединительного кольца.
Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
Особенности сварочного шаблона УШС2:
Контроль проводится ступенчатым методом определения до минимального зазора.
Шаблон сварщика УШС-2 состоит из 3-х лепестков и 1 соединительного кольца.
Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
Особенности сварочного шаблона УШС2:
- Диапазон контролируемых катетов стыкового сварного шва 4 - 14 мм
- Ступенчатый контроль, шесть ступеней
- Точность изготовления ± 0,3 мм
- Средняя наработка на отказ не менее 10 000 условных циклов замеров
К каждому шаблону в комплекте прилагается "Калибровочное удостоверение"
Характеристики
Бренд_85
Нет бренда
Гарантия
Без гарантии
Количество заводских упаковок
1
ТН ВЭД коды ЕАЭС
9017809000 - Прочие инструменты ручные для измерения линейных размеров, в другом месте данной группы не поименованные или не включенные
Страна-изготовитель
Россия
Вес с упаковкой, г
100
Вид измерительного инструмента
Механический
Единиц в одном товаре
1
Комплектация
Шаблон УШС-2 - 1 шт
Калибровочное удостоверение - 1 шт
Ключевые слова
шаблон сварщика; инструмент сварщика; шаблон сварщика УШС; УШС-02 шаблон
Партномер
УШС-2
Принцип действия
Контактный
Функции
Построение уровня/плоскости
Погрешность измерения
±0.3 мм
