Резак жидкотопливный бензиновый РБ-300

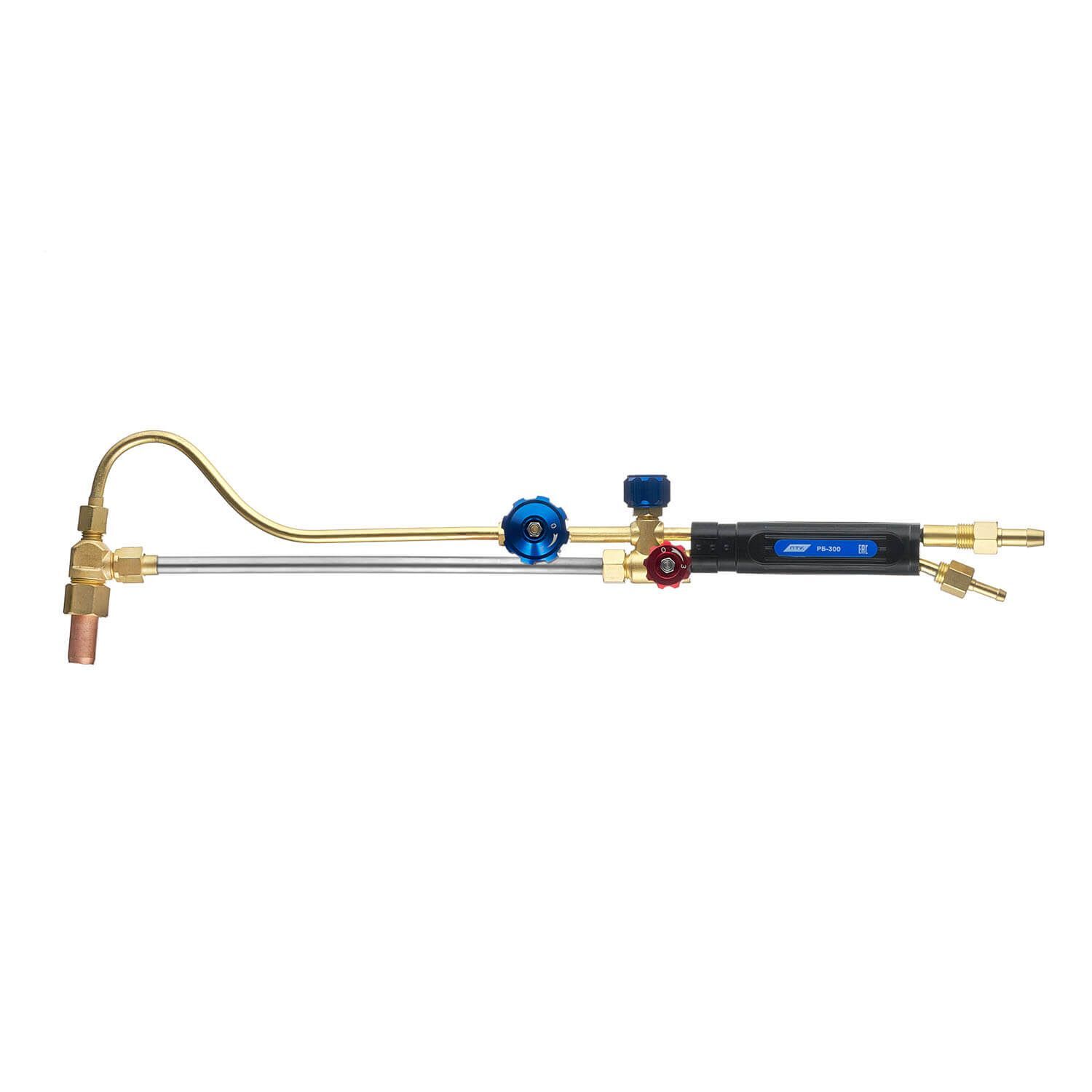

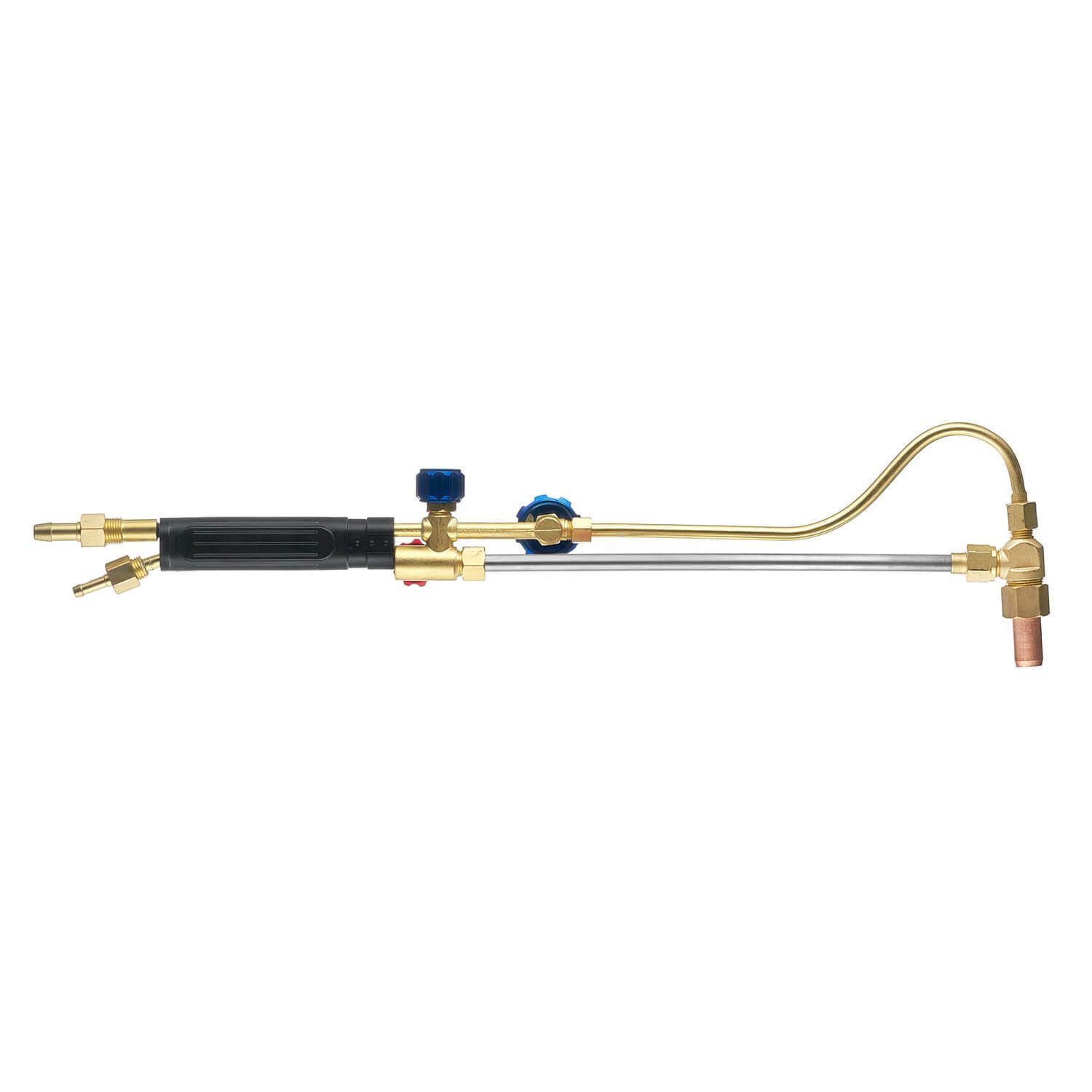

Резак жидкотопливный бензиновый РБ-300 – это бензино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 200 мм с использованием в качестве горючего бензин марки «А-76», «АИ-91», «А-95 по ГОСТ 2084-77, а также бензин марки «Нормаль-80» и «Регулятор-91» по ГОСТ 51105-97.

Бензинорез является жидкотопливным резаком «распылительного» типа. Бензин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-бензиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

Резак поставляется в сборе с наружным мундштуком и с внутренними мундштуками №2Б, 3Б, 4Б. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

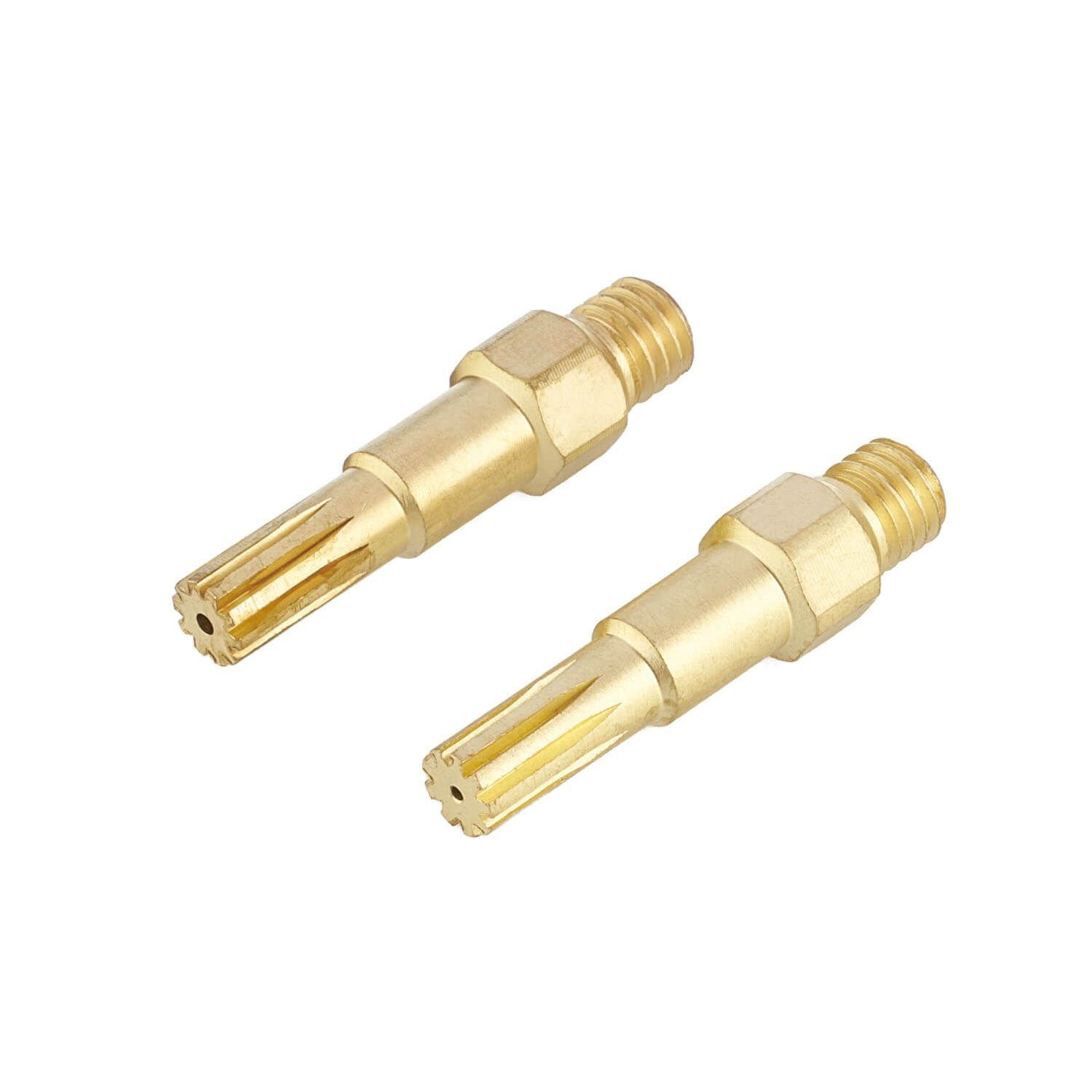

Маркировка внутренних мундштуков и толщина разрезаемого металла:

• №1 (3–15 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №2 (15–30 мм)
• №3 (30–50 мм)
• №4 (50–100 мм)
• №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака жидкотопливногоРБ-300:

• Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.
• Полный выход на рабочий режим в течение 2-х минут.
• Отличительная особенность резака РБ-300 заключается в том, что в конструкции резака отсутствует асбестовый шнур и отдельное подогревающее пламя для испарения дизельного топлива.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава без дополнительных переходников. Ниппель для подачи кислорода подходит для рукавов с внутренним диаметром 9 мм и гайка накидная с резьбой M16х1,5. Ниппель для подачи бензина – 6 мм и гайка накидная – М14х1,5.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Технические характеристики

Применяемая горючая жидкость:Бензин

Толщина разрезаемого металла, мм:до 200

Давление кислорода на входе, МПа (кгс/см²):0,35–0,85 (3,5–8,5)

Давление бензина на входе, МПа (кгс/см²):0,05–0,15 (0,5–1,5)

Расход кислорода, м³/ч:3,5–20,0

Расход бензина А-80, кг/ч (л/ч):0,9–1,6 (1,2–2,3)

Расход бензина А-92, кг/ч (л/ч):0,9–1,6 (1,15–2,1)

Исполнение:Вентильное

Угол наклона головки резака:90°

Длина резака, мм (не более):570

Вес нетто, кг (не более):1,1
