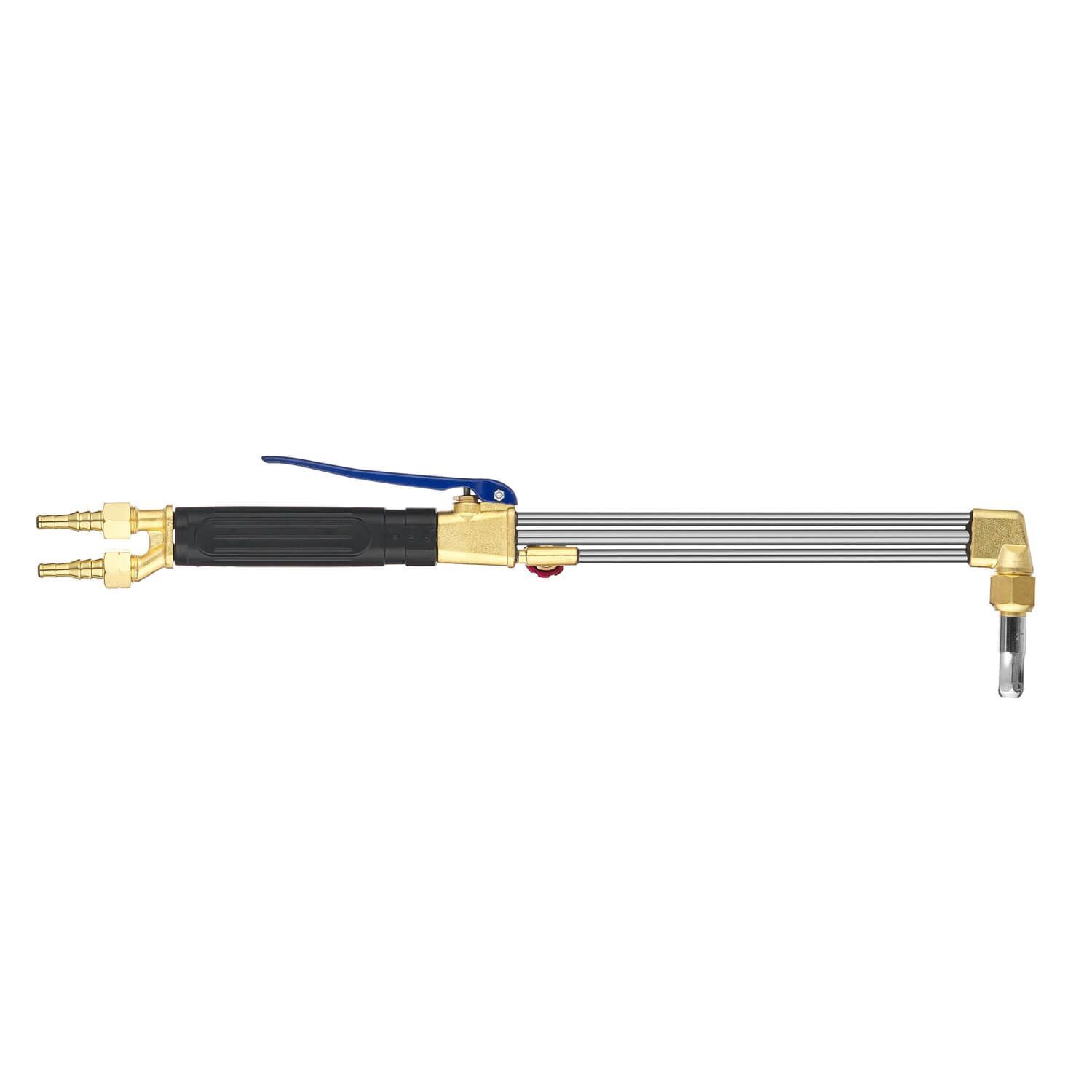

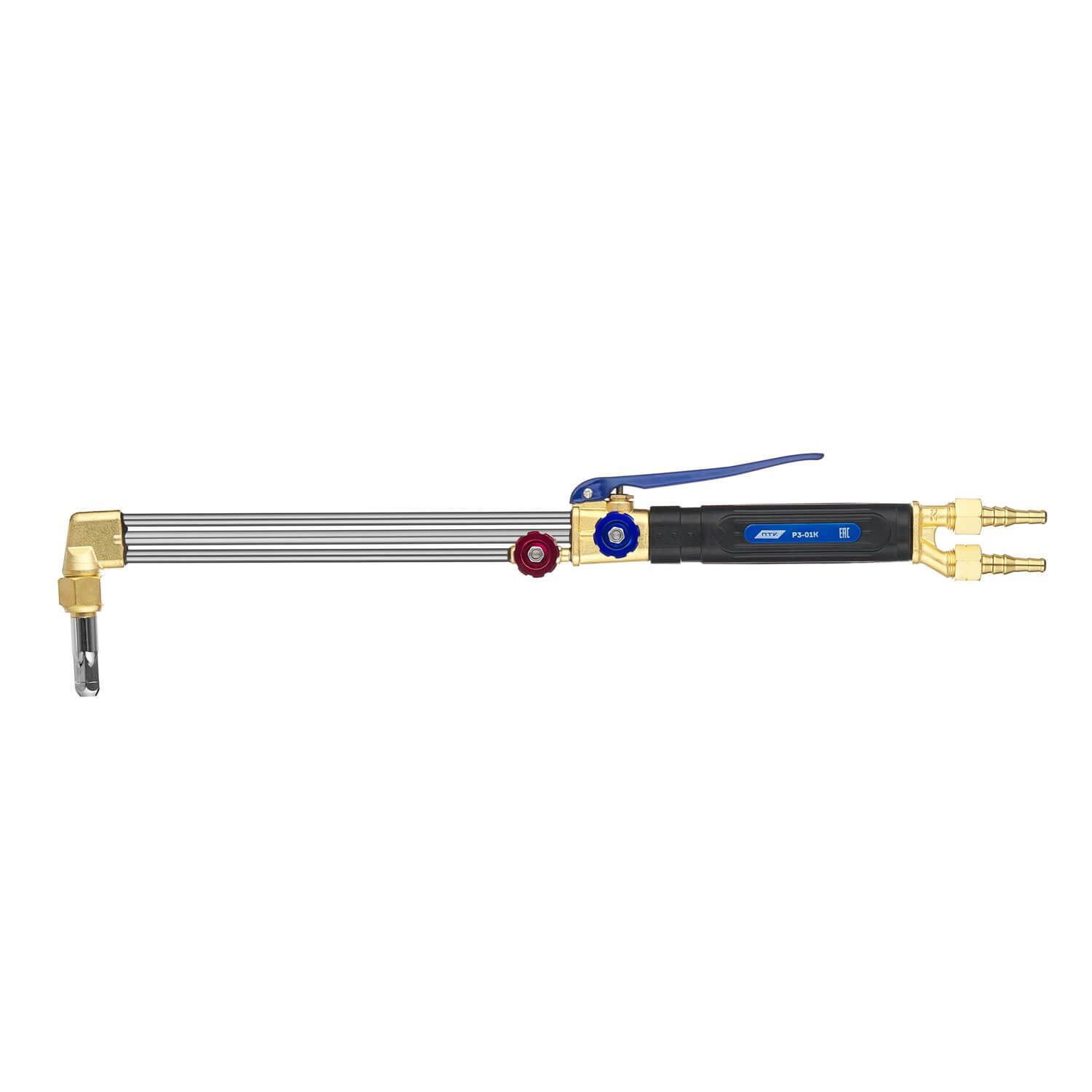

Резак универсальный Р3-01К

Р3-01К – это универсальный резак внутриголовочного смешения газов, который используется для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 150 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Отличительная особенность резака Р3-01К – клапан кислорода режущего (КР), который располагается сверху, что облегчает эксплуатацию резака.

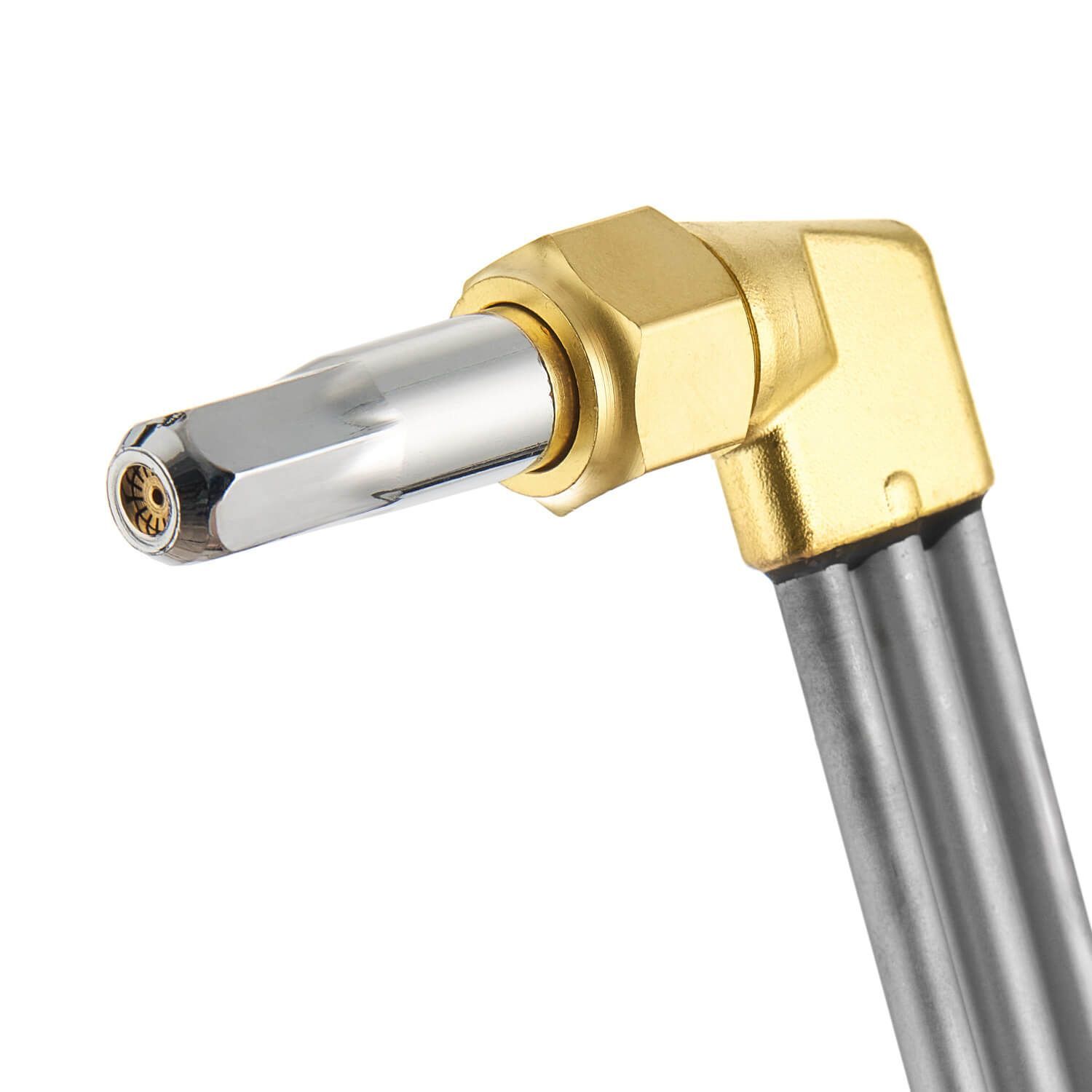

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:

• №1П/1А (2–25 мм)
• №2П/2А (25–50 мм)
• №3П/3А (50–100 мм)
• №4П (100–150 мм)

Особенности резака универсального Р3-01К:

• Резак с клапаном кислорода режущего (КР). Клапан располагается сверху, что облегчает эксплуатацию резака.
• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Технические характеристики

Применяемый горючий газ:Пропан-Бутан, Ацетилен

Толщина разрезаемого металла, мм:до 150

Давление кислорода на входе, МПа (кгс/см²):4,0–5,0

Давление пропана на входе, МПа (кгс/см²):0,3–0,6

Давление ацетилена на входе, МПа (кгс/см²):0,03–0,8

Расход кислорода, м³/ч:4,0–8,6

Расход пропана, м³/ч:0,6–1,08

Расход ацетилена, м³/ч:0,55–0,85

Угол наклона головки резака:90°

Длина резака, мм (не более):520

Вес нетто, кг (не более):0,7

Габариты резака в собранном виде, мм:520х110х50

Вес брутто, кг (не более):0,8

Размеры индивидуальной упаковки, мм:525х130х60
