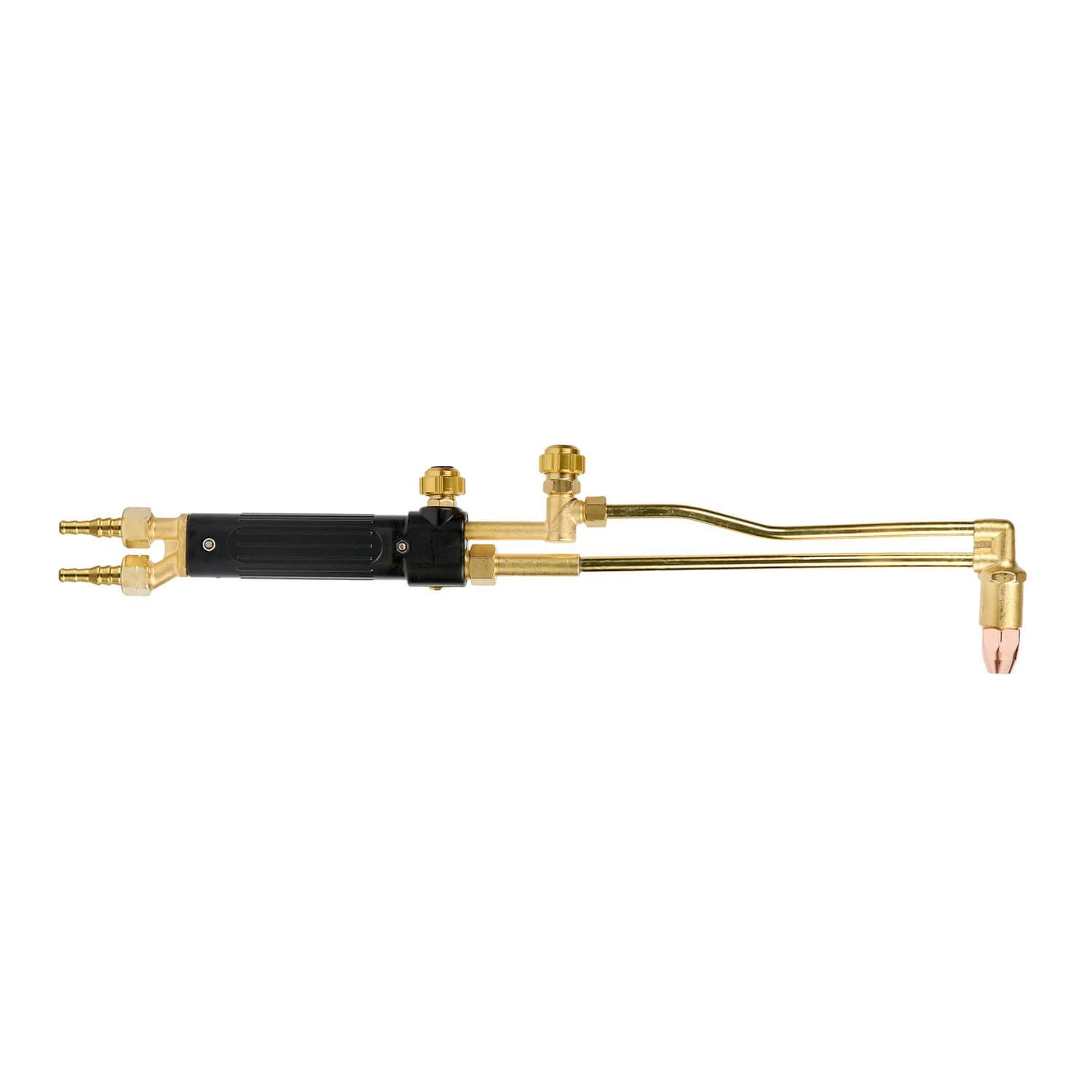

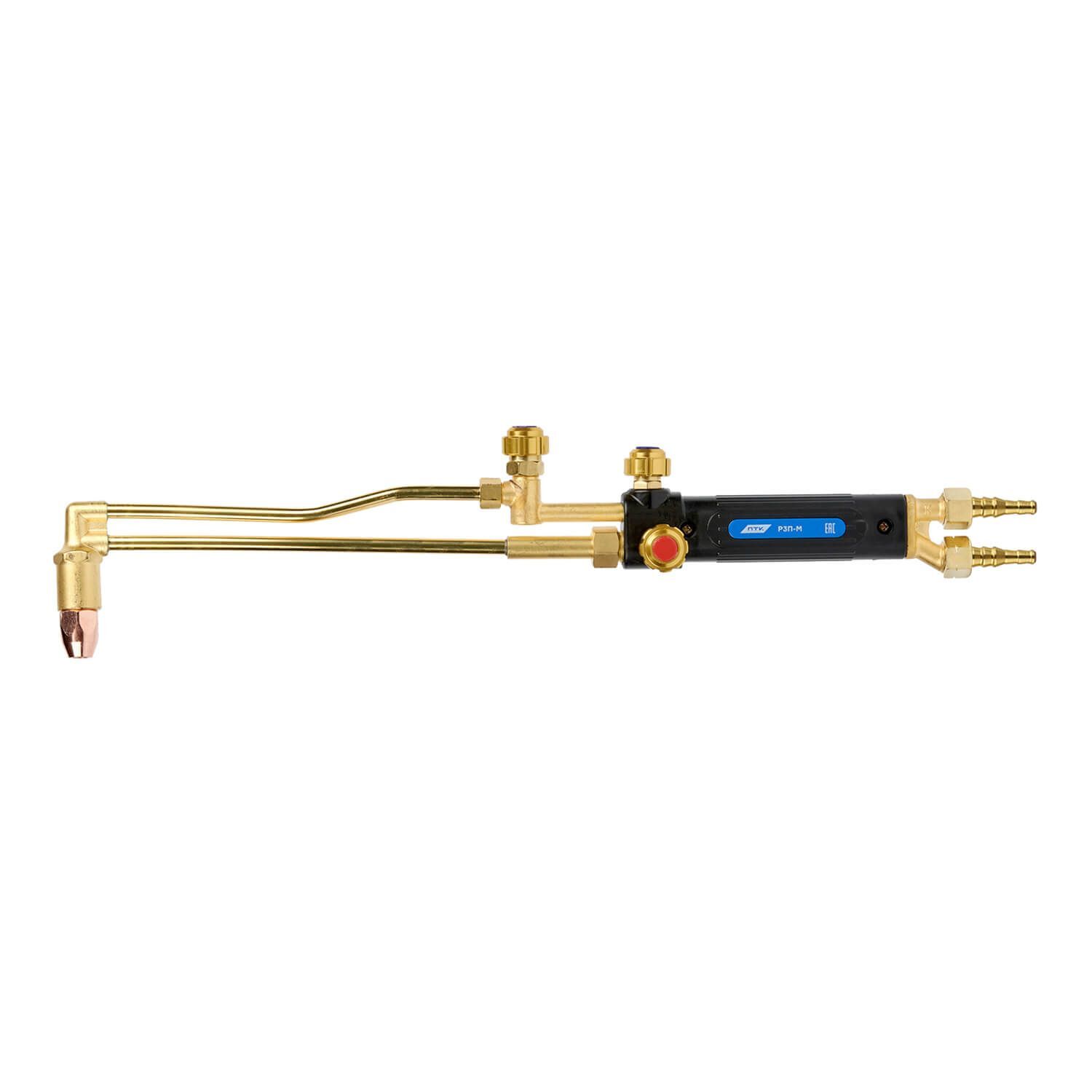

Резак пропановый Р3П-М

Резак пропановый Р3П-М предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

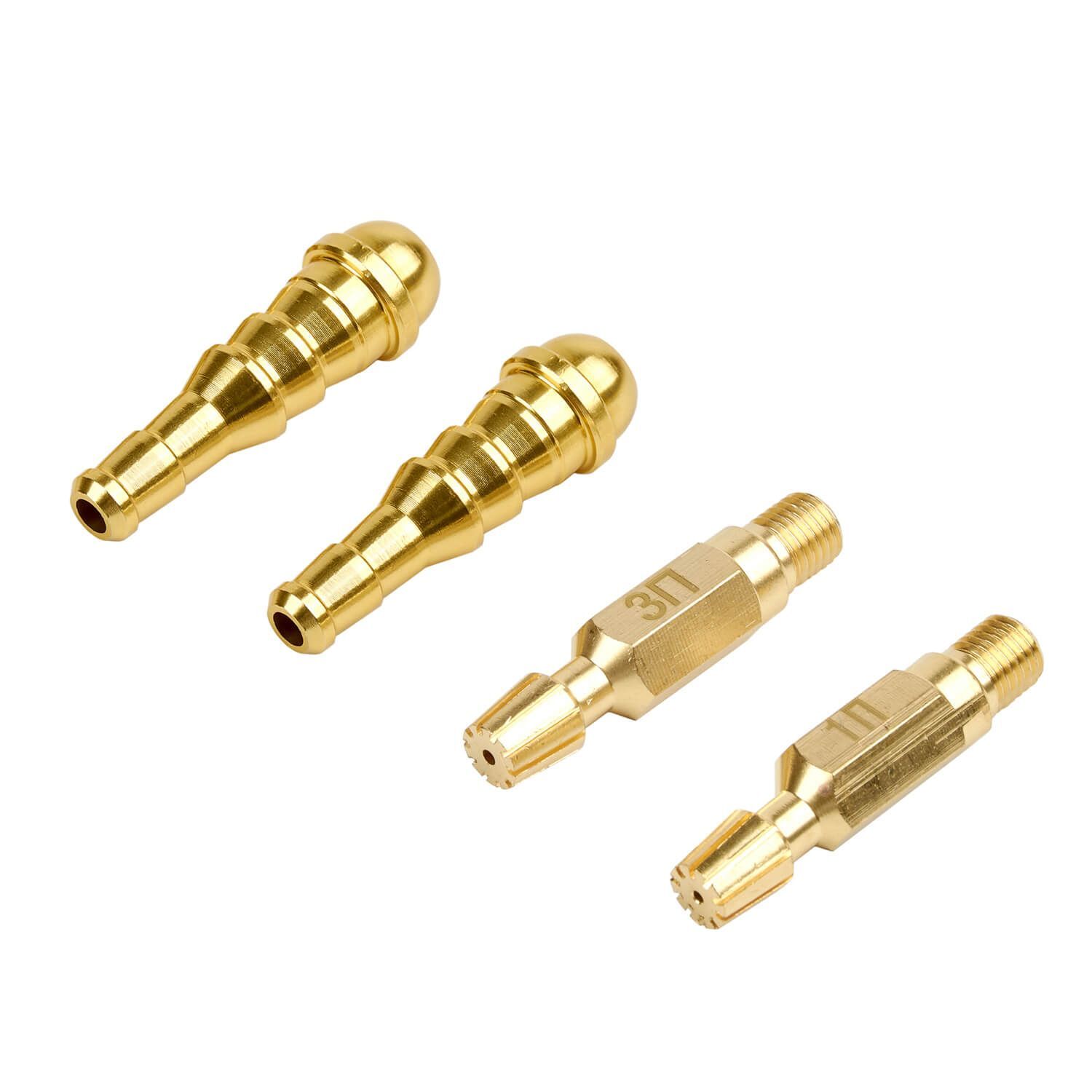

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным мундштуком №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

• №1П (8–15 мм)
• №2П (15–30 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №3П (30–50 мм)
• №4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

• №1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
• №2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового Р3П-М:

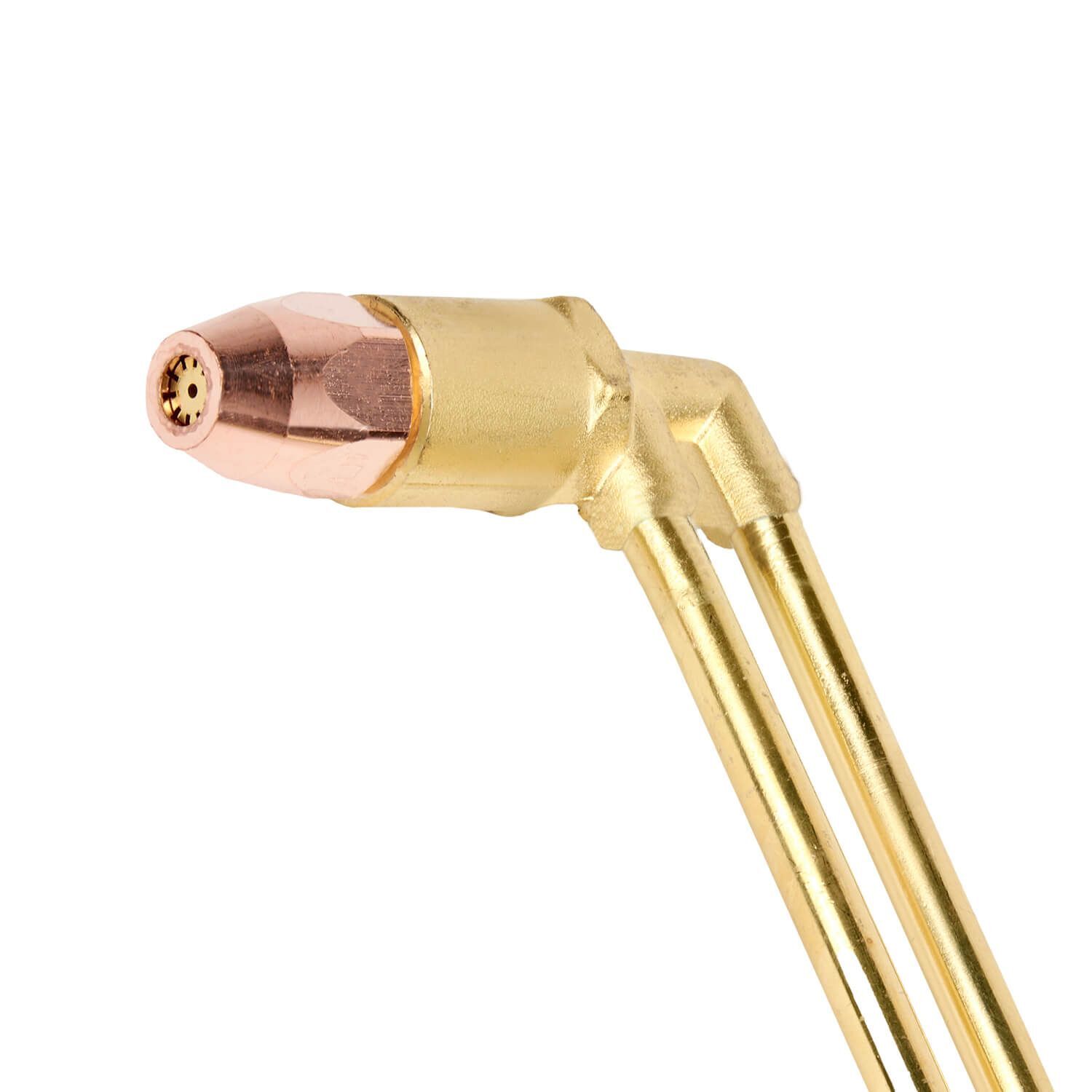

• Конструкция головки резака (тип «молоточек»), позволяет своим уменьшенным размером (по высоте) работать в ограниченных пространствах, например в трубах, нишах и других стесненных условиях.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
• Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

  Технические характеристики:

  Применяемый горючий газ: Пропан-Бутан
• Толщина разрезаемого металла, мм: до 300
• Давление кислорода на входе, МПа (кгс/см²): 3,0–5,0
• Давление пропана на входе, МПа (кгс/см²): 1,0–1,5
• Расход кислорода, м³/ч: 3,0–13,8
• Расход пропана, м³/ч: 0,41–1,38
• Угол наклона головки резака: 90°
• Длина резака, мм: 500
• Вес нетто, кг (не более): 0,7
• Габариты резака в собранном виде, мм: 500х90х50
• Вес брутто, кг (не более): 0,8
• Размеры индивидуальной упаковки, мм: 520х140х55
