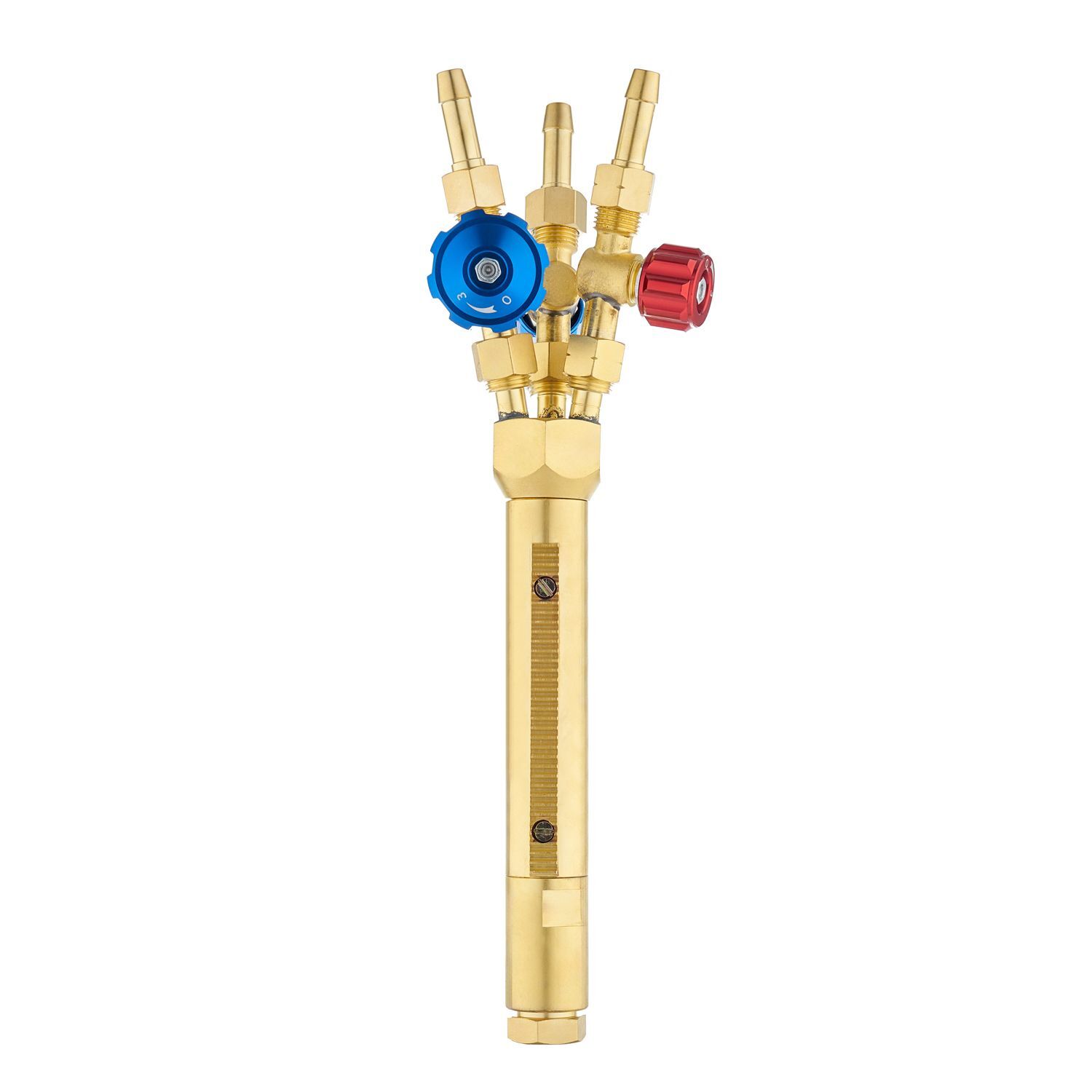

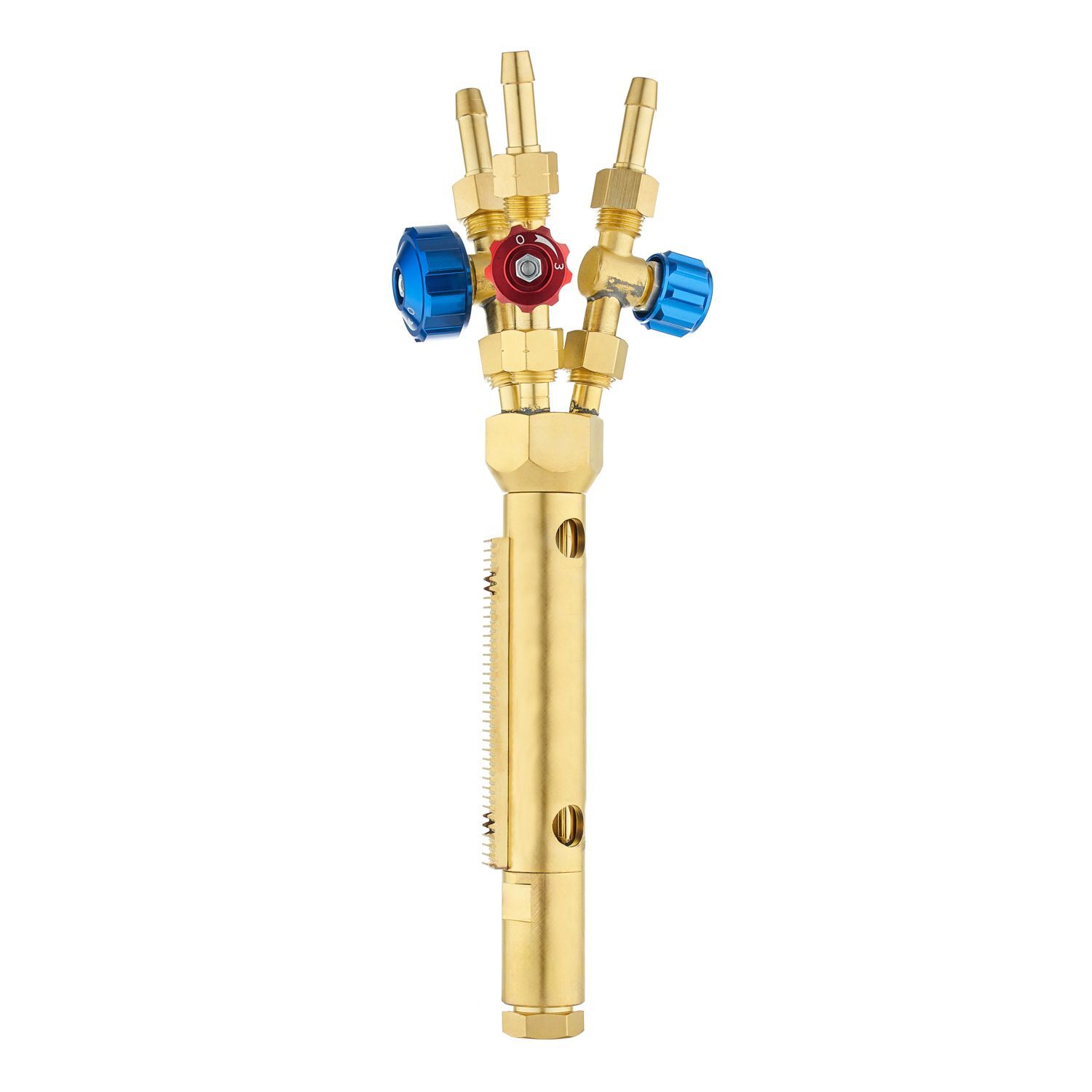

Резак машинный РМ-3В

Резак для портальных машин с вентялями. Поставляется в комплекте с гайками М22х1,5 и ниппелями под рукав диаметром 9 мм. Может работать на пропане или ацетилене.

Резак РМ-3В предназначен для машинной резки мундштуками с внутрисопловым смешением газов. Подходит для портальных машин, стационарной АСШ или переносных машин типа «Радуга», «Орбита», «Микрон».

Резак выполнен из латуни. Резак крепится на портальной машине при помощи кронштейна крепления резака и суппорта, которые фиксируются на штанге. Регулировка высоты резака происходит за счет зубчатой рейки. Длина зубчатой рейки составляет 220 мм. Длина всего резака составляет 330 мм, без учета длины мундштуков.

Особенности машинного резака ПТК РМ-3В:

• Резак оснащен тремя вентилями – КР (кислород режущий), КП (кислород подогревающий) и ГГ (горючий газ). Резьба штуцеров КР и КП – M16х1,5. Резьба штуцера ГГ – M16х1,5LH.
• Наличие зубчатой рейки, за счет которой происходит регулировка высоты резака.
• Использование резака значительно сокращает расход горючего газа и кислорода на 5–15%.
• Скорость резки увеличивается до 20%, а время врезки в металл уменьшится до 10%.
• За счет уменьшения ширины разреза снижаются потери металла до 10%.
• Резак может комплектоваться пропановыми и ацетиленовыми мундштуками с внутрисопловым смешением газов. Выбор горючего газа зависит от того, на каком газе производятся работы.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М16х1,5
• Штуцер кислорода режущего (КР) – М16х1,5
• Штуцер горючего газа (ГГ) – М16х1,5L
• Технические характеристики

  Подходит для портальных машин:РМ-3ВШтуцер кислорода подогревающего (КП):M16х1,5 Штуцер кислорода режущего (КР):M16х1,5 Штуцер горючего газа (ГГ):M16х1,5LH Диаметр ниппелей, мм:9 Гайка крепления газосмесительных мундштуков:М22х1,5 Длина резака, мм:330 Длина зубчатой рейки, мм:220 Диаметр резака, мм:28 Наличие вентилей, шт:3 Вес нетто, кг (не более):1,2 Габариты в собранном виде, мм (не более):320х68х106 Вес брутто, кг (не более):1,3 Габариты индивидуальной упаковки, мм (не более): 360х110х110
