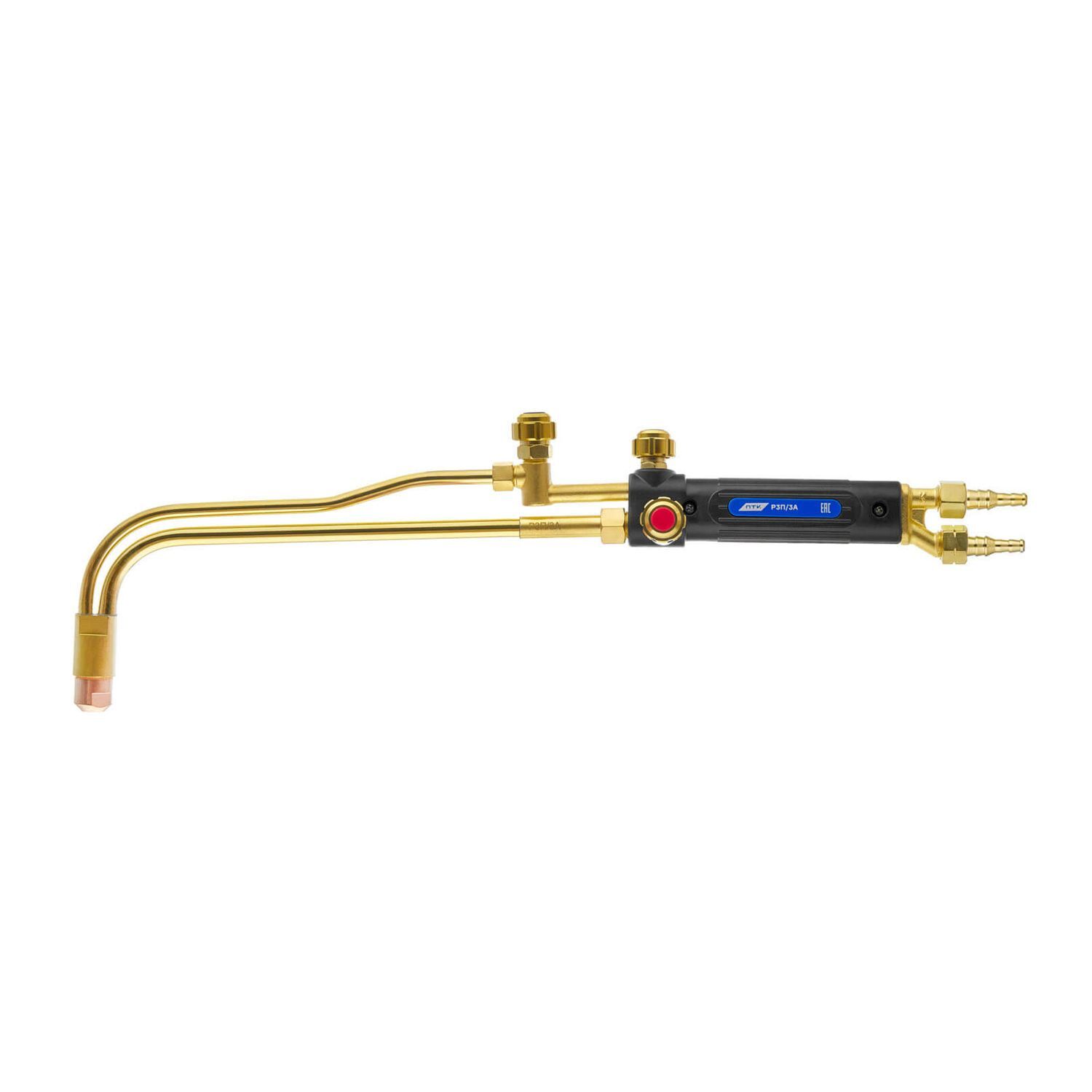

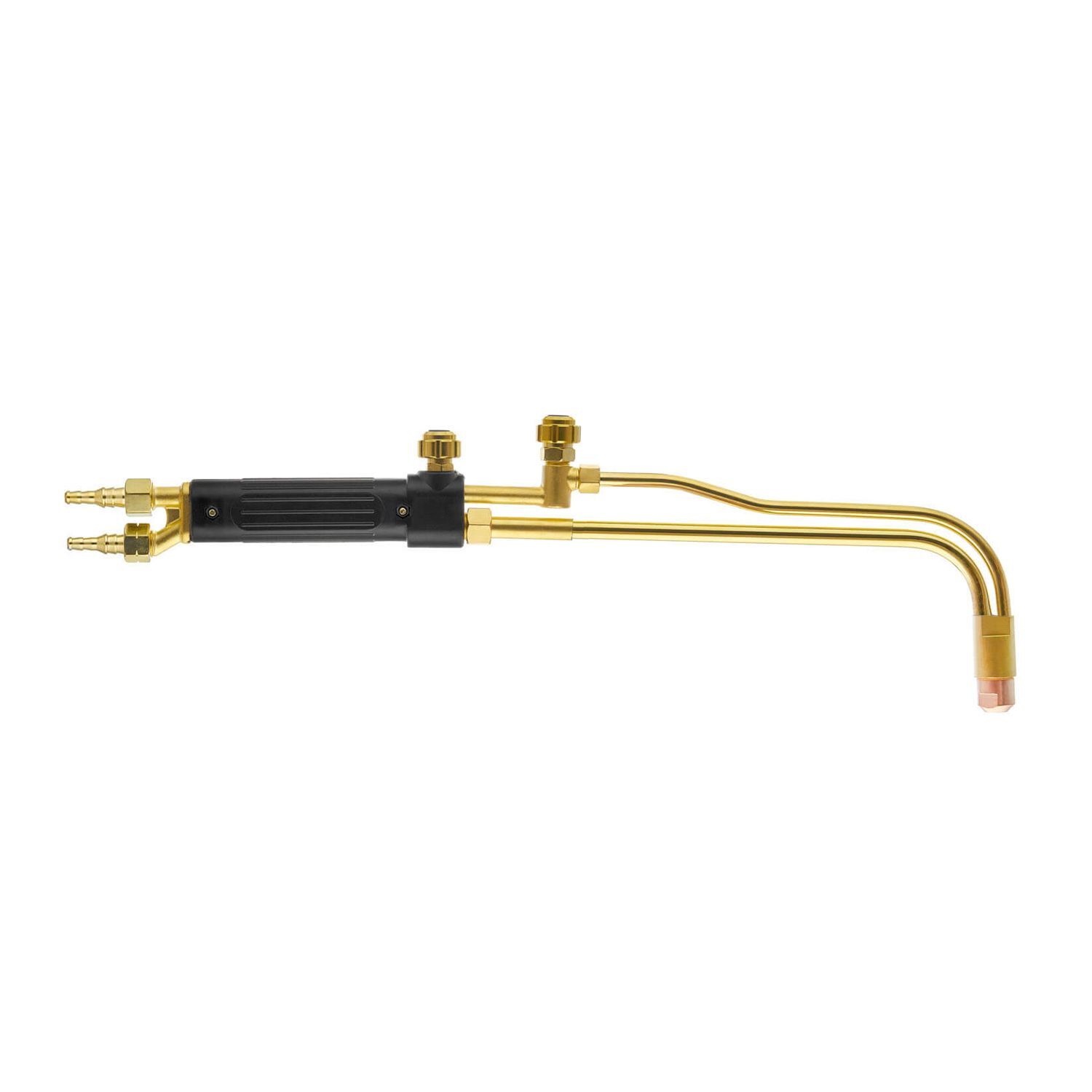

Резак комбинированный ПТК Р3П 3А

Резак комбинированный ПТК Р3П 3А

Артикул: 001.020.170

Инжекторный комбинированный резак, который может работать на пропане и ацетилене. Используется для резки металла толщиной до 300 мм. В заводской комплектации резак подготовлен для работы на пропане. Если необходимо проводить резку на ацетилене, то в комплектации есть инжектор и наружный мундштук №2А. Дополнительно товар укомплектован внутренними мундштуками, ниппелями и накидными гайками.

Резак комбинированный Р3П/3А используется для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.

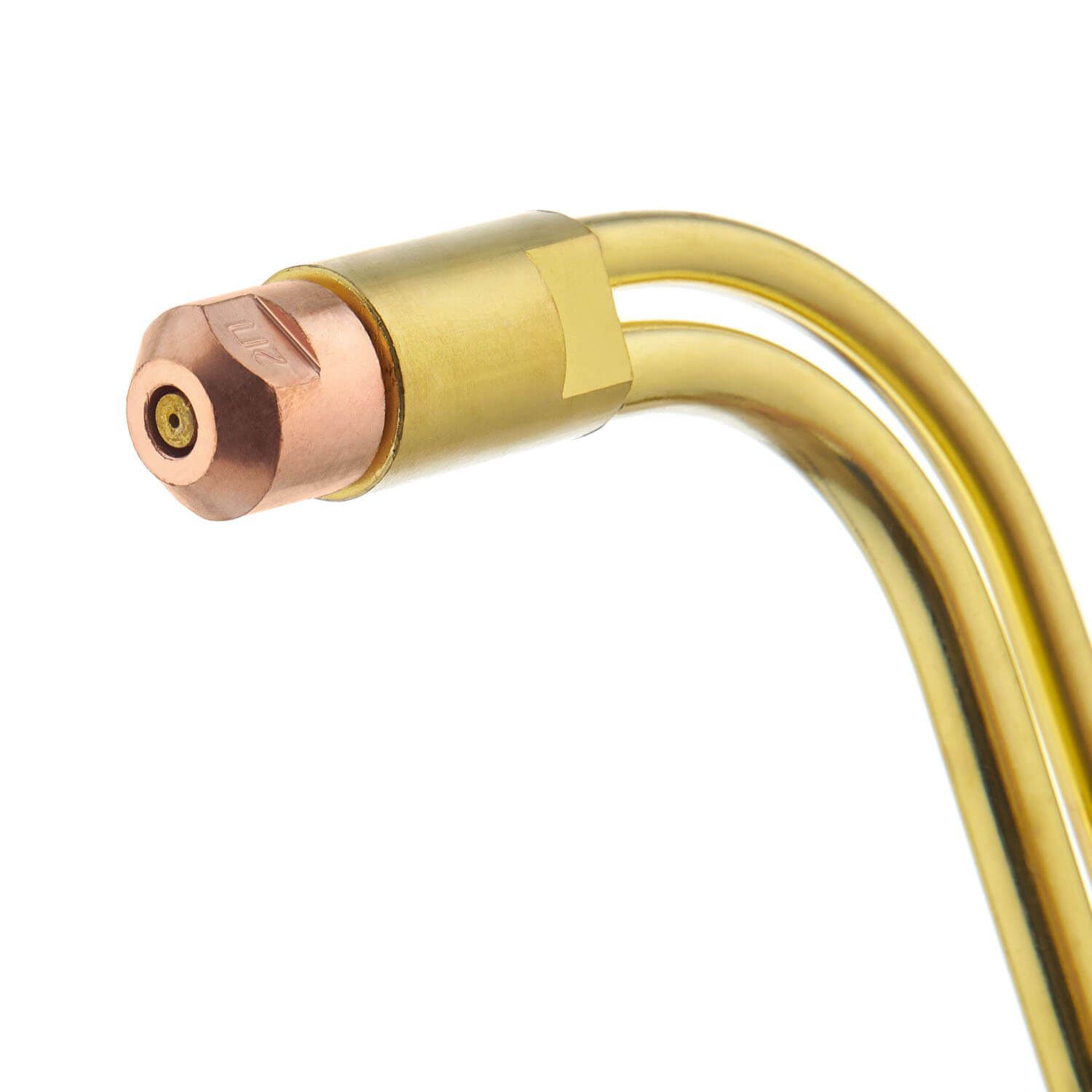

Отличительная особенность комбинированного резака – подходит для работы на пропане и ацетилене. Если при резке используется горючий газ пропан-бутан, то необходимо установить пропановый инжектор с гравировкой «П» на корпусе товара. Инжектор устанавливается в смесительную камеру наконечника. И обязательно используйте наружный мундштук для пропана с гравировкой 2П на корпусе мундштука. Если вы работаете на ацетилене, то необходимо заменить инжектор и наружный мундштук под другой газ, в этом случае на комплектующих должна быть гравировка с буквой «А».



На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.



Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.



Резак поставляется в сборе с внутренним мундштуком №2, наружным №2П и пропановым инжектором. Дополнительно укомплектован внутренними латунными мундштуками № 1, №3 и медным наружным мундштуком под ацетилен №2А. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.



Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1 (8–15 мм)

№2 (15–30 мм)

№3 (30–50 мм)

№4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности комбинированного резака Р3П/3А:

Резак можно использовать при работе на пропане и ацетилене. Для смены горючего газа в комплекте идут специальные инжекторы, которые устанавливаются в смесительную камеру наконечника, и наружные мундштуки.

Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана и ацетилена.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.



Комплектация:

Резак комбинированный Р3П/3А – 1 шт.

Мундштук наружный пропановый/ацетиленовый № 2П/2А – по 1 шт.

Мундштук внутренний №1, 2, 3 – по 1 шт.

Инжектор пропановый/ацетиленовый – по 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 – 1 шт.

Гайка накидная M16х1,5LH – 1 шт.

Руководство по эксплуатации – 1 шт.



Технические характеристики

Применяемый горючий газ: Пропан-Бутан / Ацетилен

Толщина разрезаемого металла, мм: 300

Давление кислорода на входе, МПа (кгс/см²): 3,0–10,0

Давление пропана на входе, МПа (кгс/см²): 0,1–1,5

Давление ацетилена на входе, МПа (кгс/см²): 0,03–1,2

Расход кислорода, м³/ч: 3,0–33,2

Расход пропана, м³/ч: 0,41–1,92

Расход ацетилена, м³/ч: 0,5–1,25

Угол наклона головки резака: 90°

Длина резака, мм (не более): 580

Вес нетто, кг (не более): 1,0
