Педаль управления сварочным током TIG ПТК

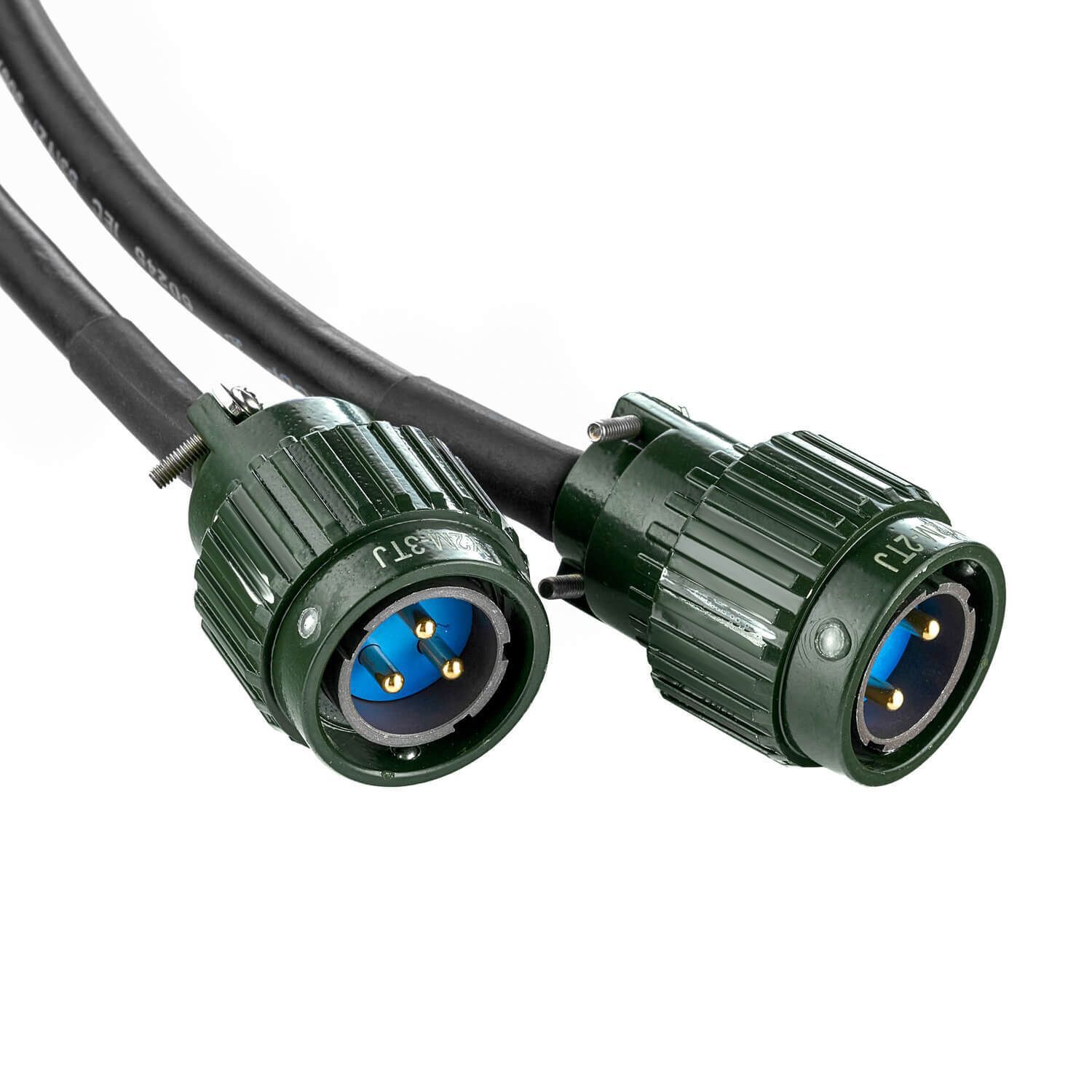

Педаль управления сварочным током TIG предназначена для подключения к источникам аргонодуговой сварки, которые могут работать совместно с ПДУ. При подключении педали необходимо убедиться, что коннекторы 2 и 3 pin соединены с соответствующими ответными гнездами аппаратов. Нажатие на педаль активирует высокочастотный поджиг дуги и открывает электромагнитный клапан подачи защитного газа. Сила воздействия на педаль меняет значение сварочного тока в процессе работы. Чем сильнее нажатие, тем больший ток выдает источник.

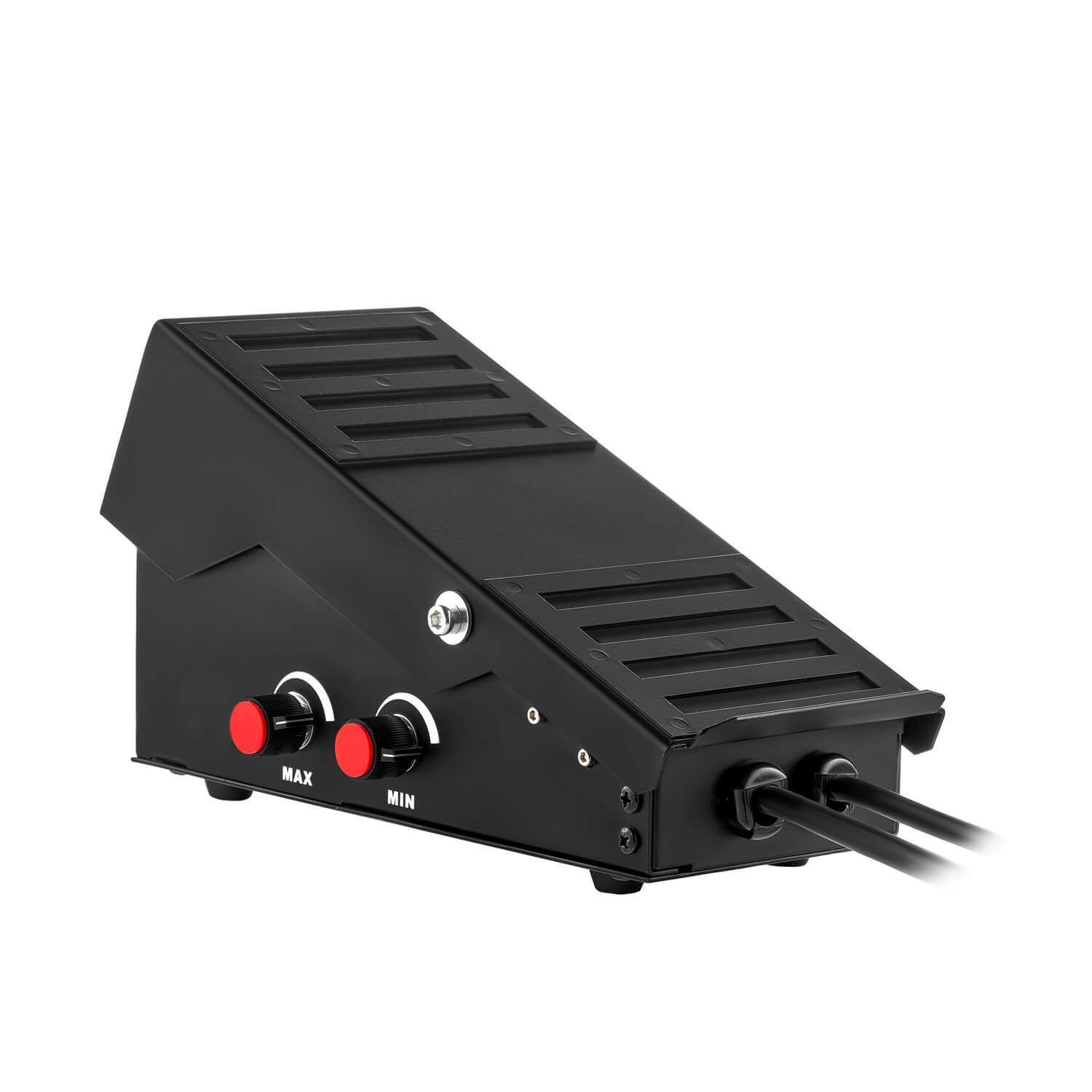

Педаль позволяет точно контролировать процесс работы (увеличивать или уменьшать ток не прибегая к органам управления аппарата) и позволяет добиться качественного завершения шва (заварка кратера). С помощью поворотных регуляторов на боковой грани педали (MIN/MAX) сварщик может задать значения базового тока и тока заварки кратера в пропорции от пикового или основного сварочного тока, выставленного на аппарате. Если на аппарате установлен ток в 100 А, а регулятор максимального тока педали (MAX) выставлен в положение ½ - ток сварки не превысит 50 А. Регулятор (MIN) задает значение тока заварки кратера. Ручка настраивает значение до которого упадет ток в случае, если сварщик снимет ногу с педали. Так при токе в 100 А выставленных на аппарате и повороте регулятора (MIN) в положение ¼ - ток заварки кратера составит 25 А.

ПДУ TIG можно использовать совместно с аппаратом ПТК RILON TIG 315 P AC/DC.

Технические характеристики:

Подсоединение к аппарату: 2 и 3 pin

Длина ПДУ с кабелем, м:3
